Guía de brazos cruzados para postes de lámpara: tipos, dimensiones, tolerancias y consejos sobre especificaciones

Dos palets de postes cónicos de 8 m llegan a la obra con espigas de 76 mm, mientras que las luminarias viales en el mismo contenedor se construyeron con fijaciones deslizantes de 60 mm. No hay nada defectuoso. El pedido simplemente trataba la cruceta como una pieza de repuesto en lugar de una interfaz. En cualquier proyecto de iluminación de calles, parques o aparcamientos, el brazo transversal del poste de la lámpara fija la altura de montaje, el retroceso de la luz desde el poste, la trayectoria de la carga del viento hacia los cimientos y si la luminaria se puede instalar.

Lo que realmente hace el brazo cruzado de un poste de luz

Un brazo transversal, también escrito cruceta y a menudo llamado brazo de soporte, brazo de pescante o brazo de mástil, es el miembro horizontal que aleja la luminaria del eje del poste. En una calle residencial puede ser un tubo recto de 0,6 m atornillado al pozo. En una carretera principal puede ser un pescante curvo de 2,5 m soldado a un collar de refuerzo. Soluciona cuatro cosas a la vez: altura de montaje, retroceso, orientación de la lámpara y la transferencia del viento y la carga muerta al poste.

Dos uniones importan: el brazo con el poste y el brazo con la luminaria. La mayoría de las disputas sobre garantías de iluminación exterior comienzan en uno de ellos y no en el interior del módulo LED.

• Altura de montaje. Un poste de 8 m con una altura de 0,9 m coloca el centro de luz cerca de 8,9 m, lo que cambia el espacio entre postes necesario para la misma clase de carretera.
• Revés. El alcance se mide desde la cara del poste hasta el punto de montaje de la luminaria. Demasiado corto y ligero aterriza en el bordillo, demasiado largo y la soldadura requiere un momento mayor.
• Ruta de carga. Cada kilogramo al final del brazo se convierte en un momento en la cara del polo y nuevamente en la placa base.

Tipos comunes de brazos cruzados y dónde encaja cada uno

Casi todos los diseños de iluminación exterior cuentan con una de cinco configuraciones. La elección es una cuestión de clase de carretera, altura del poste y cuánta carga puede soportar la parte superior del poste, no de apariencia.

En la práctica, el brazo rara vez se compra solo. Se pide con el poste como un solo conjunto, por lo que el dibujo del poste debe llevar en una sola tabla la luz del brazo, la altura, el tamaño de las espigas y el acabado.

Dimensiones e interfaces para bloquear primero

Acuerde estos siete valores antes de discutir acabado o precio. Causan más problemas de entrega que cualquier otra parte de la especificación.

1. Diámetro exterior de la espiga. Los de 60 mm (2-3/8 pulgadas) y 76 mm (3 pulgadas) dominan el mercado, y el orificio del adaptador deslizante es normalmente de 2 a 3 mm más grande.
2. Compromiso de espiga. Una inserción de 100 a 150 mm mantiene estable la luminaria, mientras que un acoplamiento más corto la deja balanceándose sobre los tornillos de fijación.
3. Distancia del brazo, desde la cara del poste hasta el punto de montaje de la luminaria. Los tamaños de stock son 0,5, 0,75, 1,0, 1,5, 2,0 y 2,5 m.
4. Subida, el desplazamiento vertical entre los dos extremos del brazo. Los brazos pescante suelen elevar la luminaria entre 0,5 y 1,0 m.
5. Patrón de pernos para montajes directos: distancia entre orificios, diámetro de los orificios (a menudo de 13 a 14 mm para pernos M12) y radio del eje en el punto de fijación.
6. Cono de polo. Un cono de 1:12 es estándar en los postes cónicos, por lo que un soporte hecho para un eje recto solo toca dos líneas y se aflojará.
7. Espesor de la pared. 3 mm es un mínimo sensato hasta 1,5 m de alcance, y 4 o 5 mm más allá de eso.

Escriba el tamaño de la espiga en la orden de compra y en el dibujo. Los compradores que citan sólo la potencia de la luminaria son los que reciben una espiga de 76 mm frente a un soporte de 60 mm.

Materiales, Galvanizado y Durabilidad del Recubrimiento

El acero sigue siendo el predeterminado porque es soldable, rígido y económico. Q235B y Q355B son los grados que aparecen con mayor frecuencia en los pedidos de exportación de China, pero en la mayoría de los climas el acabado importa más que el grado.

La galvanización en caliente según ISO 1461 proporciona un recubrimiento promedio de 70 micras sobre acero de entre 3 y 6 mm de espesor, con una lectura local mínima de 55 micras. ASTM A123 exige un promedio de 86 micrones en miembros de 3,2 mm y más de espesor. Cuando se requiere color, el polvo de poliéster pasa sobre el galvanizado de 60 a 100 micrones y normalmente se prueba con 500 o 1000 horas de niebla salina. Dos detalles de producción se pasan por alto repetidamente: la galvanización agrega aproximadamente de 70 a 100 micrones por superficie, por lo que los orificios y las roscas roscadas necesitan tolerancia o volver a roscarse, y la escoria o los orificios que quedan en una soldadura se convierten en defectos de revestimiento que se manifiestan como rayas de óxido dos inviernos después.

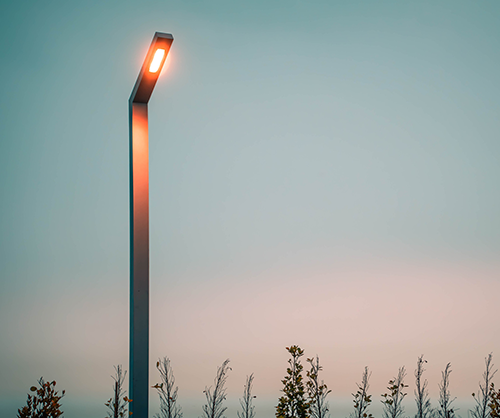

Luz de poste redonda galvanizada en caliente serie Pola PA Poste redondo de acero serie PA para alumbrado público y viario, con galvanizado en caliente y recubrimiento en polvo para uso exterior de larga duración. Ver producto →

Comprar poste, brazo y luminaria de una sola fábrica elimina el modo de falla más común, porque la espiga y el soporte deslizante se pueden comparar entre sí antes de empacar. Yuyao Yangming Lighting, un fabricante de postes de luz y luminarias para exteriores del área de Ningbo desde 2001, presenta su propio piso de producción, pruebas y récord de exportación en su página de antecedentes de la empresa .

Carga del viento, vibraciones y las soldaduras que las transportan.

El diseño del brazo cruzado es principalmente un problema de fatiga y conexión, no un problema de fuerza. Con una velocidad de viento de diseño de 40 m/s, la presión dinámica es de aproximadamente 980 pascales. Una luminaria de carretera de 60 W con un área proyectada efectiva de 0,1 metros cuadrados y un coeficiente de resistencia cercano a 1,2 atrae alrededor de 118 newtons, o 12 kg de fuerza, al extremo del brazo. Si a esto le sumamos su propio peso de unos 6 kg, un brazo de 1,5 m genera un momento flector en la cara del poste del orden de 270 Nm.

Ese momento es modesto para un tubo de 4 mm. El riesgo real se encuentra en tres lugares.

• Dedos de soldadura. Patas de filete de 3 a 5 mm sin socavamiento ni porosidad, inspeccionadas según una clase de calidad de soldadura reconocida, son las que detienen las grietas después de unos miles de ciclos de ráfaga.
• Orificios para pernos. Los orificios ranurados o de gran tamaño reducen el área de apoyo y permiten que el brazo se afloje con el tiempo.
• Desviación. Muchas especificaciones limitan la deflexión del brazo en la luz dividida por 100, lo que permite aproximadamente 15 mm en un brazo de 1,5 m bajo el viento de diseño.

Los brazos cortos y delgados en lugares costeros o con ráfagas también son propensos a desprenderse vórtices, el zumbido bajo que se convierte en una queja de holgura. Una pared más gruesa o una compuerta pequeña cuestan mucho menos que volver a visitarla.

Emparejamiento del brazo con la luminaria y sus controles

Un brazo fuerte y bien galvanizado aún puede no funcionar con la luminaria elegida. Verifique tres interfaces antes de realizar el pedido.

Interfaz de montaje

Las luminarias con montaje deslizante se deslizan sobre la espiga y se bloquean con dos o cuatro tornillos de fijación. Las luminarias de montaje directo se atornillan a una placa de soporte plana. Combinar ambos sistemas dentro de un proyecto crea dos líneas de repuestos y dos rutinas de instalación.

Farola LED para exteriores impermeable YMLED-6408M Farola LED para exteriores rentable para calles laterales y caminos, con enchufes NEMA/Zhaga opcionales y atenuación para mejoras de iluminación inteligente. Ver producto →

Acceso a equipos de control

Los enchufes NEMA y Zhaga suelen colocarse encima de la carcasa. Un brazo pescante que se curva sobre la carcasa puede bloquear el acceso al casquillo o a la fotocélula, así que consulte el dibujo con la luminaria montada.

Protección de ingreso como conjunto

Una luminaria probada según IP66 en un banco no es automáticamente IP66 una vez que se coloca sobre una espiga. Si el orificio del tornillo de fijación se deja abierto o el prensaestopas mira hacia arriba, el agua entrará. Coloque una junta o arandela de sellado en la junta y pase el cable a través del eje hasta el compartimento de la base.

Recibir controles y tolerancias

Los brazos transversales y los soportes para postes son bastante sencillos de inspeccionar en la entrada de mercancías. Un calibrador, una regla y un medidor de recubrimiento solucionarán casi todos los problemas importantes.

Solicite también la documentación: certificados de acería, informe de espesor de galvanizado, informe de niebla salina para piezas con recubrimiento en polvo y fotografías de embalaje. En un primer pedido, un montaje de prueba de un poste, un brazo y una luminaria antes del envío vale más que cualquier documento.

Notas de instalación que evitan devoluciones de llamadas

• Apriete los pernos de anclaje según la tabla del proveedor, generalmente de 150 a 300 Nm para pernos M16 a M20, según el grado y la lubricación.
• Verifique la plomada en dos ejes antes de aplicar la lechada, con una tolerancia de 1 mm por 200 mm de altura.
• Utilice un compuesto antiagarrotamiento en roscas galvanizadas, porque la corrosión seca de los pernos galvanizados y un tornillo de fijación atascado es una reparación difícil en el aire.
• Apriete los tornillos de fijación de espiga a aproximadamente 20 Nm para tornillos de acero inoxidable M10 y luego confirme que la luminaria no pueda girar con la mano.
• Alinee los brazos dobles o en grupo de modo que las luminarias queden paralelas antes del ajuste final y retoque cualquier perforación o arañazo con pintura rica en zinc.

Especificación de un paquete completo de poste y brazo

Una vez arreglado el diseño, una página es suficiente. Enumere la altura y la conicidad del poste, el tipo de brazo, el alcance y la elevación, el diámetro y la longitud de la espiga, el espesor de la pared, el acabado, la velocidad del viento del diseño, el modelo de luminaria y la cantidad. Agregue el patrón de pernos si el brazo se atornilla directamente al eje y observe si el proyecto necesita un color en todos los postes y brazos.

Luz de poste galvanizada en caliente serie Pola PB Poste exterior post-top personalizado para modelos PB1/PB2 de 3 a 4 m, con galvanizado en caliente y revestimiento para diseños de brazo y luminaria a juego. Ver producto →

Mantenga los tamaños de espigas consistentes en todo el proyecto. Si dos clases de carreteras realmente necesitan espigas diferentes, solicite brazos y luminarias como pares combinados para que la lista de repuestos sea corta. Los documentos actuales sobre postes y luminarias están disponibles en pagina de descargas si desea comparar dimensiones antes de enviar una solicitud.

Preguntas frecuentes

¿Se puede adaptar una espiga de 60 mm a un ajustador deslizante de 76 mm?

Los manguitos adaptadores existen, pero cada uno añade una junta que debe sellarse y apretarse al aire. En un proyecto nuevo, es más económico y seguro pedir la luminaria con el instalador adecuado o el poste con la espiga correspondiente.

¿Cuánto dura una cruceta galvanizada?

Con un promedio de 70 micrones, la galvanización en caliente según ISO 1461 normalmente mantiene un brazo de acero en servicio durante décadas en atmósferas rurales y suburbanas. La niebla salina costera y el azufre industrial consumen zinc más rápido, por lo que los recubrimientos más pesados ​​o el polvo sobre el galvanizado valen el costo adicional allí.

¿Las linternas post-top necesitan un brazo transversal?

Sólo cuando la linterna debe estar alejada del eje, por ejemplo en un poste que también lleva pancartas. Un montaje superior de poste directo es más simple, más económico y brinda una silueta más limpia en parques y plazas.

El brazo transversal del poste de la lámpara parece un tubo con un soporte en el extremo. En realidad es la interfaz entre la estructura del poste, la óptica de la luminaria y la jornada laboral del instalador. Establezca el tamaño de las espigas, el alcance, la elevación, el espesor de la pared y el acabado en la etapa de dibujo, confírmelos con un ensamblaje de prueba y el resto del paquete de iluminación encajará la primera vez que lo desempaque en el sitio.
